Zhejiang Tianxiang Machine Fittings Co., Ltd. Thuis / Producten / Hydraulische adapters / 24° buisconnectoren / 90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG

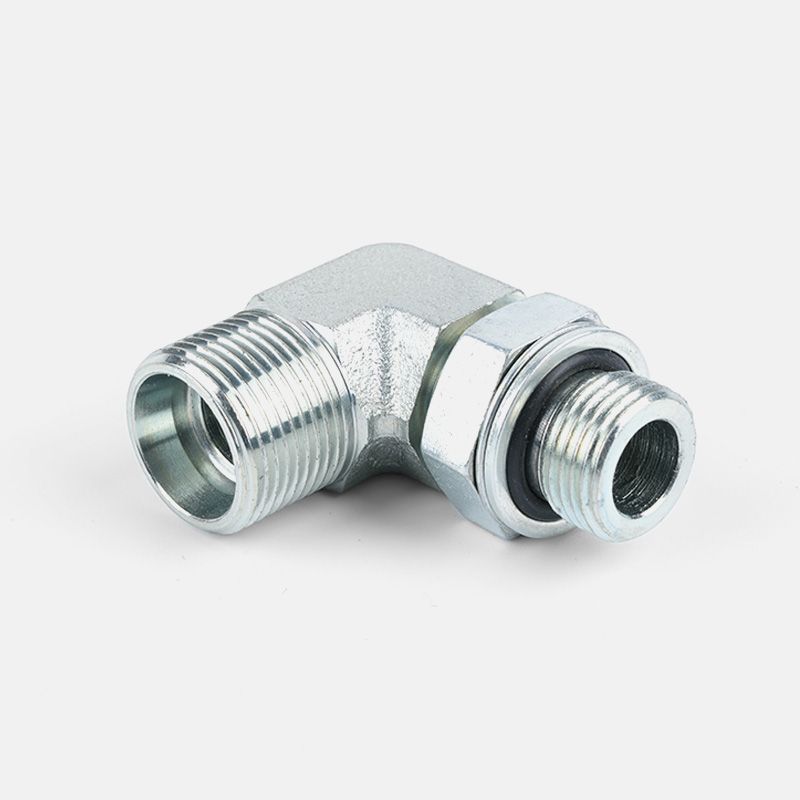

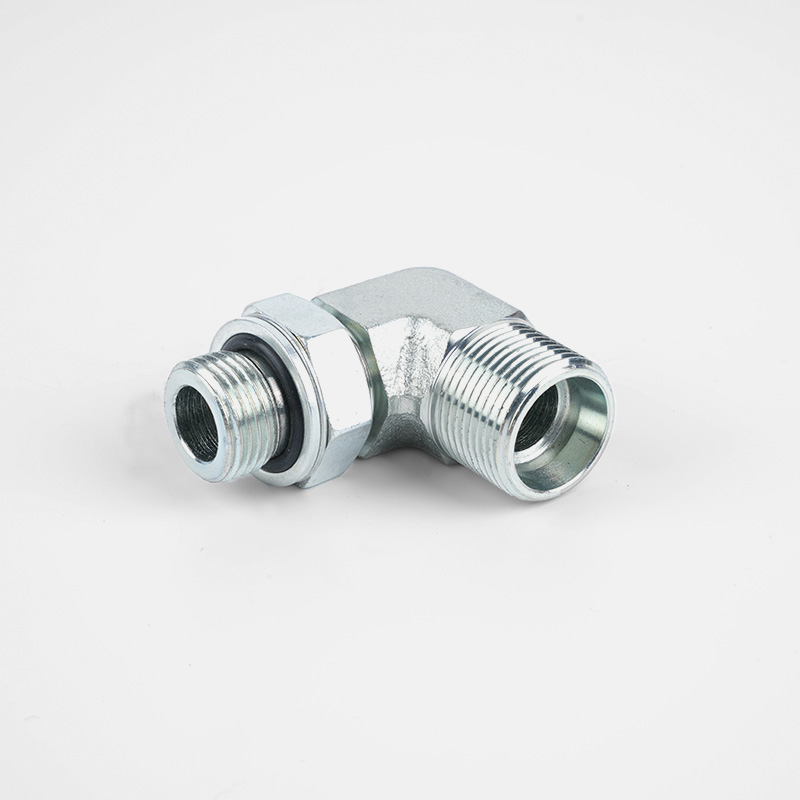

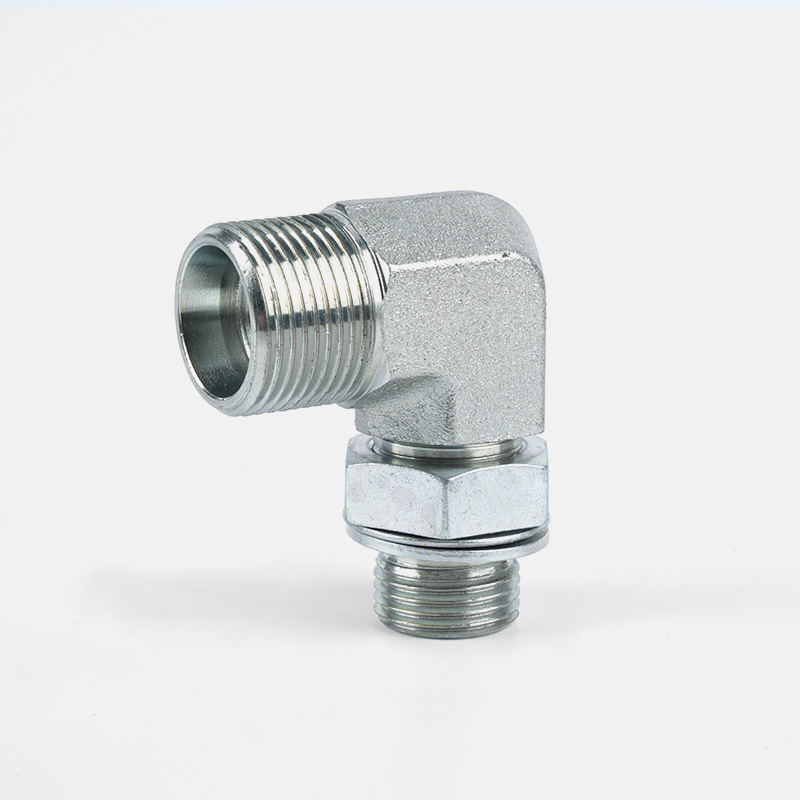

90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG

90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG

Materiaal: roestvrij staal, koolstofstaal
Techniek: gesmeed
Type: Buisadapter
Plaats van herkomst: ZHUJI, China (vasteland)
Merknaam: TIANXIANG
Aansluiting: schroefdraad
Vorm: gelijk
Hoofdcode: zeshoek
Buitendiameter: 1/16''-1'', 3 mm-25 mm
Structuur: Recht
Werkdruk: tot 6000 psi
Medium: water, olie, gas, zuur, base enzovoort
Speciale behandeling: ferrule-hardheidsbehandeling
Notenbehandeling: zilver geplant
Buisbehandeling: volledig uitgegloeid
Binnenkegel: spiegelpolijstverwerking
Werktemperatuur: -20 tot 200 graden Celsius
  • 90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG
  • 90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG
  • 90° elleboog, metrische draad, verstelbare noppen 1CH9-OG / 1DH9-OG
Neem contact met ons op
  • Specificatie

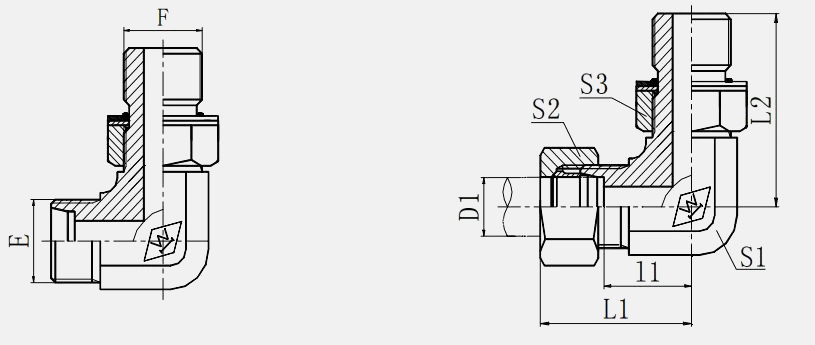

    ONDERDEELNR. DRAAD BUIS O.D. O-RING AFMETINGEN
    E F D1 ik1 L1 L2 S1 S2 S3
    1CH9-12-10OG M12x1,5 M10x1 6 O08.1x1.6 13 28 26.5 11 14 14
    1CH9-14-12OG M14x1,5 M12x1,5 8 O09.3x2.4 15.5 30.5 32 14 17 17
    1CH9-16-14OG M16x1,5 M14x1,5 10 O011.3x2.4 17.5 32.5 34 16 19 19
    1CH9-18-16OG M18x1,5 M16x1,5 12 O013.3x2.4 19 34 36 19 22 22
    1CH9-22-18OG M22x1,5 M18x1,5 15 O015.3x2.4 22 37 39.5 22 27 24
    1CH9-26-22OG M26x1,5 M22x1,5 18 O019.3x2.4 25.5 42 43.5 27 32 27
    1CH9-30-27OG M30x2 M27x2 22 O023.5x3.0 29.3 45.8 50 30 36 32
    1CH9-36-33OG M36x2 M33x2 28 O029.5x3.0 33.3 49.8 54 36 41 41
    1DH9-14-12OG M14x1,5 M12x1,5 6 O09.3x2.4 17.5 32.5 32 14 17 17
    1DH9-16-14OG M16x1,5 M14x1,5 8 O011.3x2.4 18.7 33.7 34 16 19 19
    1DH9-18-16OG M18x1,5 M16x1,5 10 O013.3x2.4 19.5 36 36 19 22 22
    1DH9-20-18OG M20x1,5 M18x1,5 12 O015.3x2.4 19.5 36 37 19 24 24
    1DH9-22-20OG M22x1,5 M20x1,5 14 O017.3x2.4 23 41 40 22 27 27
    1DH9-24-22OG M24x1,5 M22x1,5 16 O019.3x2.4 24 42 37.5 24 30 27
    1DH9-30-27OG M30x2 M27x2 20 O023.5x3.0 28.3 49.8 50 30 36 32
    1DH9-36-33OG M36x2 M33x2 25 O029.5x3.0 32.8 56.8 54 36 46 41
    1DH9-42OG M42x2 M42x2 30 O038.5x3.0 36.2 62.7 57.2 41 50 50
